Tel Raptiye

01

Özellikleri ve Faydaları:

  • Paslanmaz çelik malzeme

  • Hızlı ve ekonomik montaj

  • Düşük profil

  • Bant karkasının bütünlüğüne zarar vermeyen çift kademeli kavrama modeli

  • Konveyör bileşenleri ile sorunsuz, sessizce ve uyumlu çalışır


Seçenekler:

  • Geniş çeşitli tel çapları, bacak ve nokta uzunlukları


Montaj Seçenekleri :

  • MA01-75 Merdaneli Aparat – Hafif, taşınabilir montaj aparatı, kancayı kemer içine nazikçe ve hassas yerleştirir. Aparatın boyu 75 cm‘dir.

  • MA04-20 Mengeneli Aparat – Mengene ile montaj yapılır. Aparatın boyu 20 cm‘dir


Paketleme:

  • Karton kutularla 5 set/kutu şeklinde sevk edilir. Ek çubukları kutuya dahildir


Kullanım Alanları:

  • Tel raptiyeler ince bantlarda, endüstriyel çamaşır makinelerinde, filtre bezlerde, filtre bantlarda, keçelerde, hafif ve ağır endüstri bantlarında kullanılmaktadır

  • 10 mm (3/8”) ‘e kadar bant kalınlığı, minimum 24mm tambur çapında kullanılabilir.

Montaj Aparatları ve Videoları

MONTAJ VİDEO
MONTAJ APARATLARI
TDS02-Y.pdf
TDS03-Y.pdf
TDS04-Y.pdf
TDS05-Y.pdf
TDS06-Y.pdf
01
Tel Raptiye Seçim Tablosu
RAPTİYE KODU MALZEME BOY TEL ÇAPI UYGUN BANT KALINLIĞI KULLANIM ALANLARI

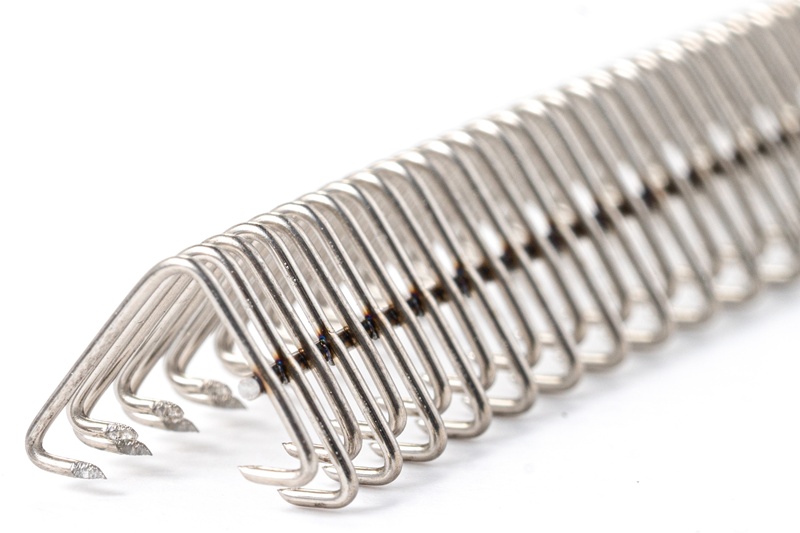

TR00x05 Pasl. Çelik 304Q 5 cm 0.6 mm - 0.025" 0.5 - 2.2 mm *** 1/48 - 3/32" Pamuklu Kayışlar. Çamaşır Bantları
TR00x10 Pasl. Çelik 304Q 10 cm 0.6 mm - 0.025" 0.5 - 2.2 mm *** 1/48 - 3/32" Pamuklu Kayışlar. Çamaşır Bantları

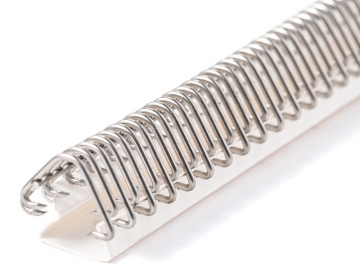

TR01-Y Pasl. Çelik 304Q 30 cm 1.0 mm - 0.040" 1.5 - 3.0 mm *** 1/16 - 1/8" Çamaşır Kayışları PVC Kayışlar Düz Kayışlar Hafif Endüstri Bantları

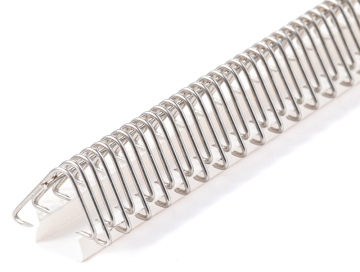

TR01-YU Pasl. Çelik 304Q 30 cm 1.0 mm - 0.040" 1.5 - 3.0 mm *** 1/16 - 1/8" Çamaşır Kayışları PVC Kayışlar Düz Kayışlar Hafif Endüstri Bantları

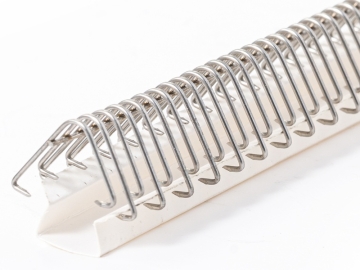

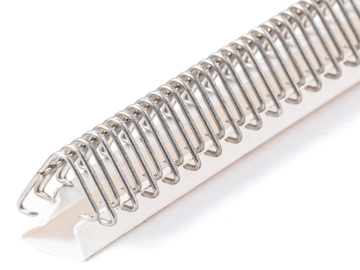

TR01-DU Pasl. Çelik 304Q 30 cm 0.8 x 1.0 mm - 0.032" x 0.040" 1.0 - 2.5 mm *** 1/24 - 3/32" Çamaşır Kayışları PVC Kayışlar Düz Kayışlar Hafif Endüstri Bantları

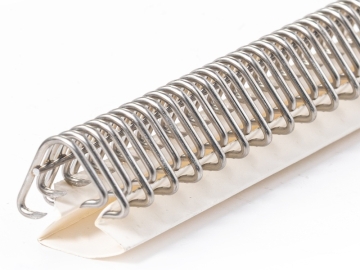

TR02-Y Pasl. Çelik 304Q 30 cm 1.4 mm - 0.054" 3.0 - 4.0 mm *** 1/8 - 5/32" Filtre Bezi Filtre Kayışlar Örgü Kayışlar

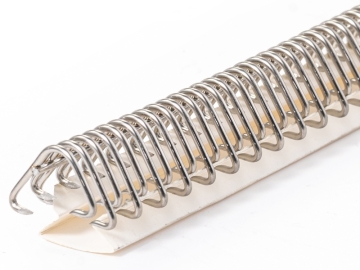

TR03-Y Pasl. Çelik 304Q 30 cm 1.4 mm - 0.054" 4.0 - 5.5 mm *** 5/32 - 7/32" Ağır Endüstri Bantları/PVC

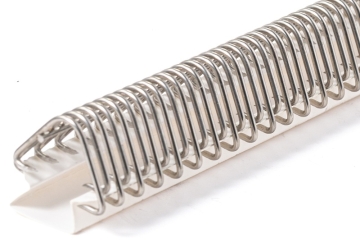

TR04-Y Pasl. Çelik 316Q 30 cm 1.4 mm - 0.054" 5.0 - 6.5 mm *** 1/5 - 1/4" Kauçuk Konveyör Bant

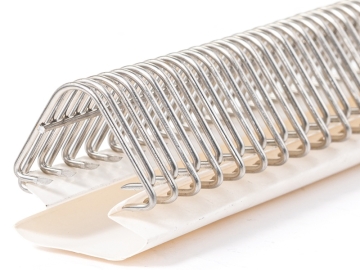

TR05-Y Pasl. Çelik 316Q 30 cm 1.4 mm - 0.054" 6.0 - 8.0 mm *** 15/64 - 5/16" Ağır Endüstri Bantları/Kauçuk

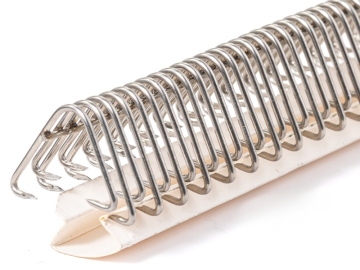

TR06-Y Pasl. Çelik 316Q 30 cm 1.4 mm - 0.054" 8.0 - 10.0 mm *** 5/16 - 3/8" Ağır Endüstri Bantları/Kauçuk
