Sac Bant Raptiyesi

01

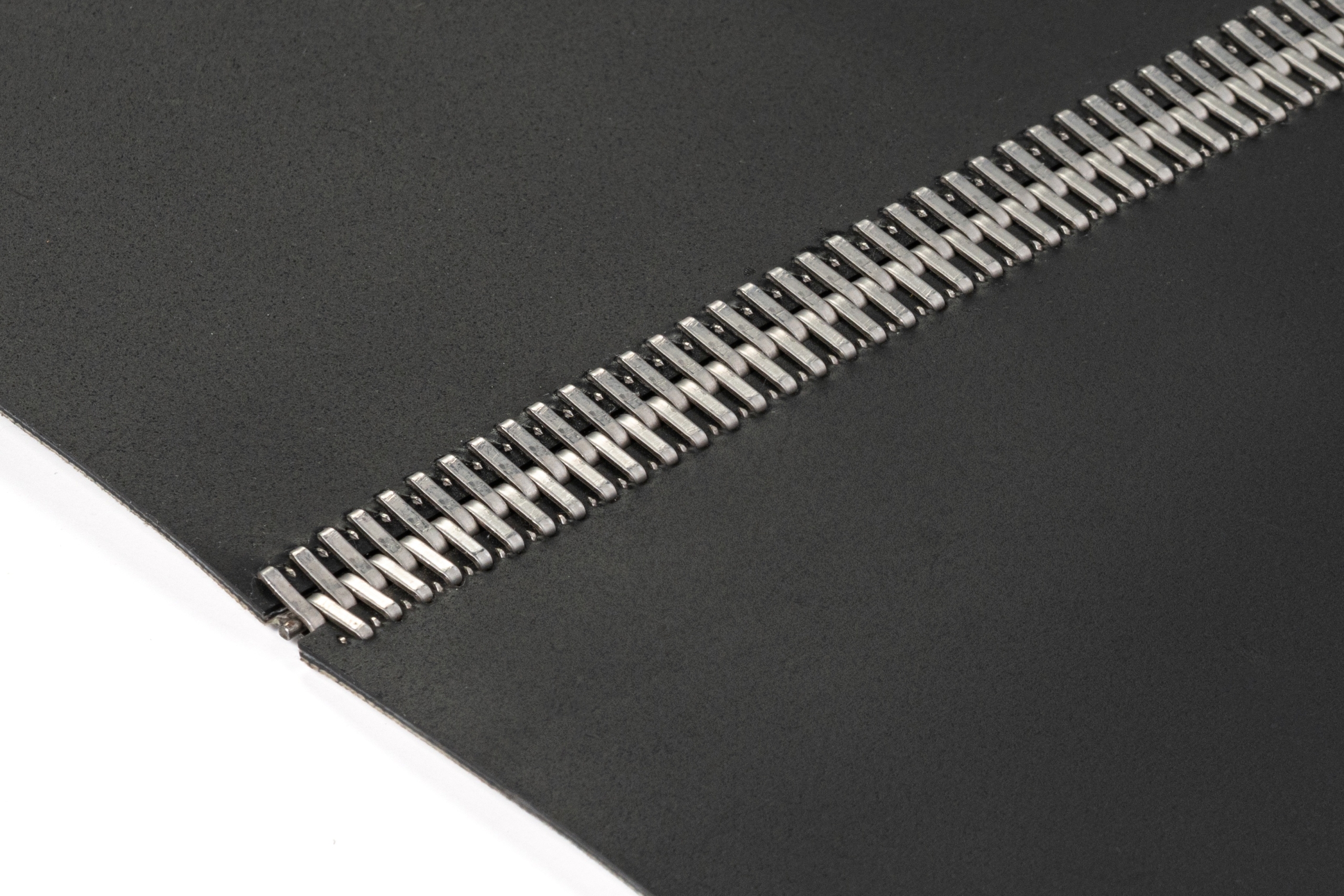

Minimum 1”(25 mm) çapında tambur bulunduran sistemlerde,  Selflex Sac Bant Raptiyeleri ekonomik, düşük profilli bir ek seçeneğidir.

Özellikleri ve Faydaları:

  • Tek parça tasarım bant boyunca eşit gerilme sağlar

  • Raptiyenin bant üzerinde gevşek çalışmasını önleyecek şekilde tasarlanmıştır



Seçenekler:

  • Paslanmaz çelik ve galvaniz kaplamalı mevcuttur

  • Farklı ölçülerde stoklarımızda mevcuttur ve istek üzerine özel uzunluklarda üretilir



Montaj seçenekleri :

  • MA01-75 Merdaneli Aparat – Hafif, taşınabilir montaj aparatı; kancayı kemer içine nazikçe ve hassas yerleştirir. Aparatın boyu 75 cm‘dir

  • MA04-20 Mengeneli Aparat – Mengene ile montaj yapılır. Aparatın boyu 20 cm‘dir

  • SR serisi No:1 ve No:7 raptiyelerin montajı MA04-20 mengeneli aparat ile veya MA01-75 merdaneli aparat ile yapılır. Diğer raptiyelerin montajı için çekiç yeterlidir



Paketleme:

  • Karton kutularda 5 set/kutu şeklinde sevk edilir. Kutulara ek çubukları dahildir



Kullanım Alanları:

  • Konveyör ve aktarma bantları ile sağlık işlemlerinde, endüstriyel pek çok taşıma bandında; tarım ve gıda sektöründe, paketleme ve üretim bantlarında kullanılmaktadırlar.

  • 9,5 mm’e kadar kalınlıktaki, tambur çapı 300 mm’a kadar olan bantlarda kullanılır

Montaj Aparatları ve Videoları

MONTAJ VİDEO
MONTAJ APARATLARI
TDS_SR.pdf
01
Sac Bant Raptiyesi Seçim Tablosu
RAPTİYE KODU NO UZUNLUK MİNİMUM TAMBUR ÇAPI GERİLME MUKAVEMETİ UYGUN BANT KALINLIĞI

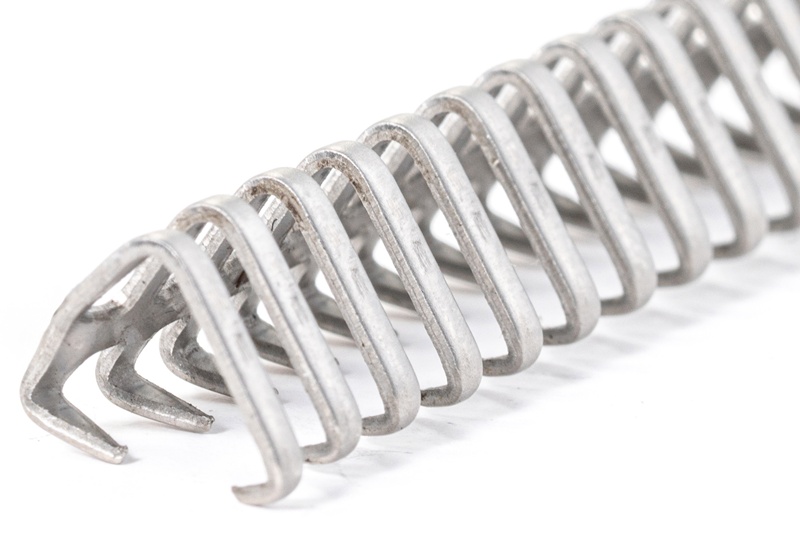

SR01 1 30 cm 25 mm 45 1,5 - 2,5 mm
SR01P 1 30 cm 25 mm 45 1,5 - 2,5 mm
SR16 1 60 cm 25 mm 45 1,5 - 2,5 mm
SR14 1 80 cm 25 mm 45 1,5 - 2,5 mm

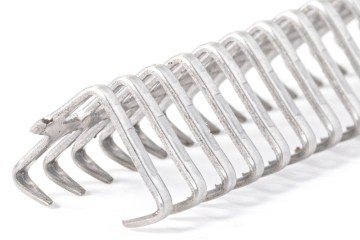

SR07 7 30 cm 35 mm 50 2,5 - 3,2 mm
SR07P 7 30 cm 35 mm 50 2,5 - 3,2 mm
SR17 7 60 cm 35 mm 50 2,5 - 3,2 mm
SR18 7 80 cm 35 mm 50 2,5 - 3,2 mm

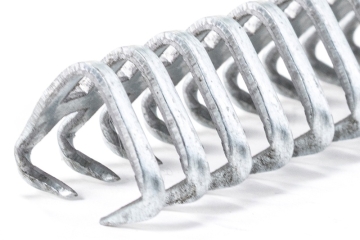

SR15 15 30 cm 100 mm 65 3,2 - 4,5 mm
SR12 15 60 cm 100 mm 65 3,2 - 4,5 mm
SR13 15 80 cm 100 mm 65 3,2 - 4,5 mm

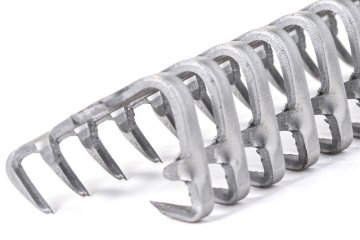

SR25 25 30 cm 150 mm 100 4,5 - 5,6 mm
SR23 25 60 cm 150 mm 100 4,5 - 5,6 mm
SR24 25 80 cm 100 mm 100 4,5 - 5,6 mm

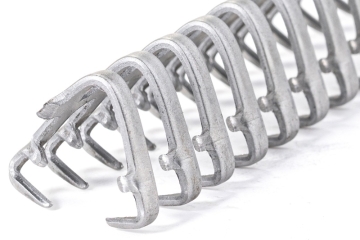

SR27 27 30 cm 200 mm 100 5,6 - 7,0 mm
SR26 27 60 cm 200 mm 100 5,6 - 7,0 mm
SR28 27 80 cm 200 mm 100 5,6 - 7,0 mm

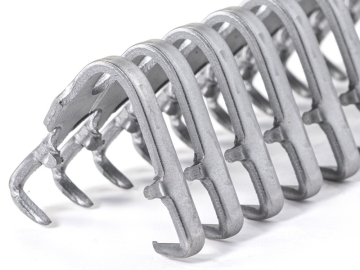

SR35 35 30 cm 250 mm 150 7,0 - 8,0 mm
SR36 35 60 cm 250 mm 150 7,0 - 8,0 mm
SR38 35 80 cm 250 mm 150 7,0 - 8,0 mm

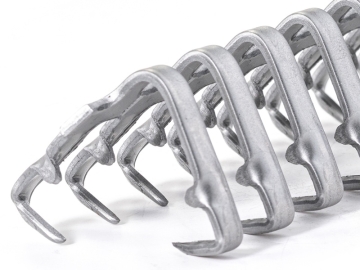

SR45 45 30 cm 300 mm 165 8,0 - 9,5 mm
SR46 45 60 cm 300 mm 165 8,0 - 9,5 mm
SR48 45 80 cm 300 mm 165 8,0 - 9,5 mm
